台州力威电源稳压器

矿用变压器KSG(KSG-2.5/4.0/6.0/8.0KVA),KSG型变压器

发布时间:2019-06-23 点击量:11948


矿用变压器KSG - 用于矿井中有易燃危险的场所。这种KSG型变压器制成干式,它的进出线是电缆通过出线套引出的。容量在100千伏安以上的隔爆型变压器常与隔爆型开关箱组合成隔爆型成套移动变电所。其常规的输出电压有12v、24v、36v、127v、220v、380v、400v、660v、690v和1140v,以满足矿井用电设备的需要。为了适应坑道运输,要求变压器结构高度要低。这样,铁柱直径可以偏大些,一般使用冷轧硅钢片。100千伏安及以上者通常为H级绝缘。


常规参数表:

电压比:380v220v110v36v660v690v1140v电源相数:三相
额定功率:12000防潮方式:开放式
冷却方式:风机冷却冷却形式:干式
频率特性:低频绕组形式:双绕组
铁心形式:心式铁心形状:E型
外形结构:立式效率(η):95%


本公司专业生产井下、矿上专用单相、三相变压器,照明变压器(规格齐全,质量保证、常规的电压有现货;1140v.690v.660v.380v.220v.127v.110v.36v.24v.12v.特殊电压可以定做)




产品结构特点:

箱壳的全部接合面均按隔爆要求制作,能承受0.8兆帕的内部压力。

箱盖由钢板制成,箱壳上有两个电缆出线套、出现套风面放置橡胶垫圈,电缆穿过橡胶垫圈,旋紧出现套后,可借橡胶垫圈压紧电缆以确保密封,所选的电缆外径必须与橡胶垫圈配合紧密,务必使电缆能被压紧完全密封,以保证隔离性能。

在箱壳内面有接地用的螺栓,箱壳托架上也焊有接地螺栓,均应妥为接地。

箱壳外面焊有拖架,供在水平位置使用拖动,在运输或储藏时可直立存放,以节约空间。

采用晶粒取向低耗冷轧硅钢片的心式铁心及采用B级绝缘多层圆简式线圈结构,空气自冷式矿井内装置。



主要技术参数:

容 量

额定电压

额定电流

空载

损耗

负载

损耗

空载

损耗

负载

损耗

外形尺寸

初级

次级

初级

次级

2.5

660

127

2.19

10.85

45

81

45

81

Φ360×670

380

3.80

11.38

4.0

660

127

3.50

17.35

55

125

55

125

380

6.06

18.90

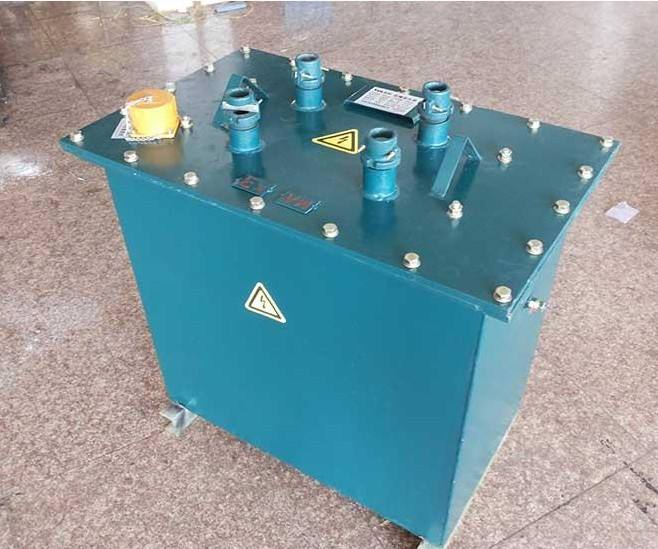

KSG型矿用隔爆型变压器的箱壳,系由钢板焊接制成,箱壳可经受8个大气压力的液压试验;箱盖与箱沿之间的接触面符合隔爆要求;   箱盖由钢板制成,上面有两个电缆出线套,出线套内面放置橡胶垫圈,电缆穿过橡胶垫圈,旋紧出线圈后,可借橡胶垫圈压紧电缆以确保密封,所选用的电缆外径,必须与橡胶垫圈配合紧密,务使电缆能被压紧,完全密封,以保证个保性能;


KSG型矿用隔爆型变压器的高压线圈,可接成星形接法,或三角形接法。相应的电源电压分别为380及220V,或400及230V(参看铭牌数据)。改接时需将变压器与电源断开,打开箱盖,在器身接线板上进行。


适用范围与用途:

KSG-2.5、4.0/0.66型矿用隔爆型干式变压器(以下简单称变压器)适用于煤矿井下有沼气煤尘的易燃危险场所。在交流50Hz/电压至660V的供电线路中/为煤电钻提供127V电源。

变压器按GB3836.1-83《爆炸性环境用防爆电气设备通用要求》GB3836.2-83《爆炸性环境防爆电气设备隔爆型电气设备“d”》等有关标准设计。制造与检验。
